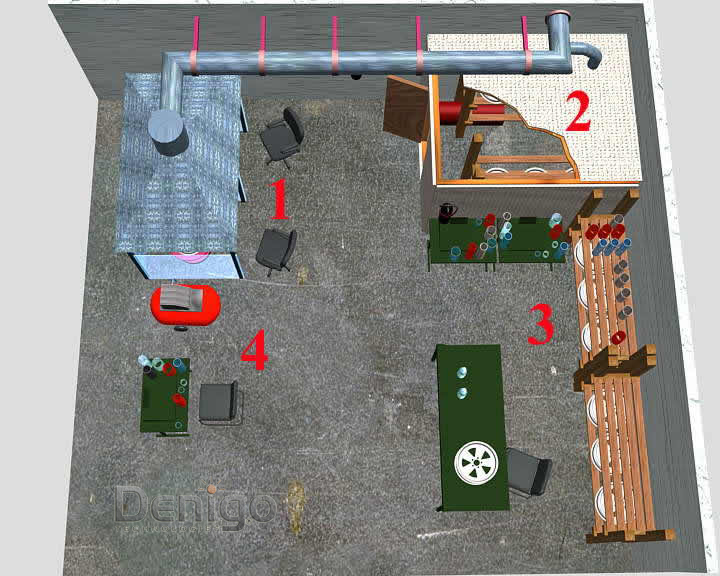

Вариант компоновки модуля по производству колесных дисков по Технологии "Самосветимость"

(Для более детального просмотра кликните указателем мышки по соответствующей зоне картинки)

Зона напыления Камера термосушки Зона предварительной подготовки Зона обслуживания
  1. - 1 - Зона напыления

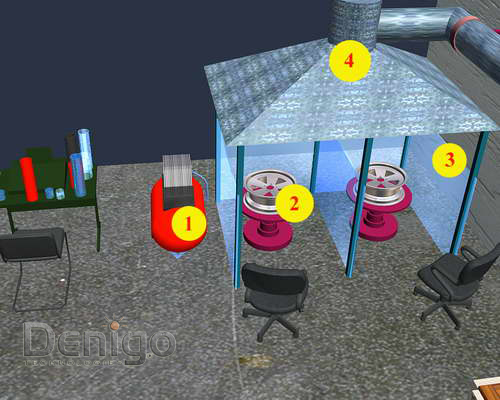

    На данном участке проводятся основные работы по получению самосветящихся поверхностей методом напыления сжатым воздухом, обеспечивающимся компрессорной установкой (1). Для удобства работника обрабатываемое изделие располагается на вращающемся штативе (2). Наличие экранирующих емкостей (3) (можно изготовить из парниковой пленки) позволяет предупредить нежелательное образование побочного облака напыляемого материала. Для того, чтобы уровень содержания вредных паров соответствовал ПДК, над зоной напыления установлен колокол вентиляционной системы (4).
  2. - 2 - Камера термосушки

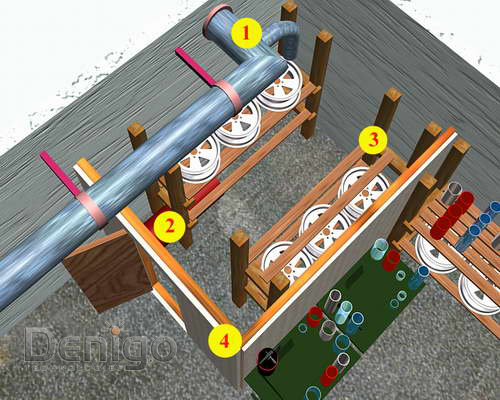

    Камеру термосушки можно представить в виде малоразмерной комнаты (2м х 2м). В камере установлены 2х-3х ярусные стеллажи (3), на которые выкладываются обрабатываемые изделия (в данном случае - колесные диски) для процедуры термоотверждения наносимого самосветящегося носителя. Необходимый уровень температуры (60-70 градусов по Цельсию) обеспечивает тепловая пушка (5-7 КВт) (2). При интенсивной эксплуатации, термокамеру рекомендуется обеспечить дополнительной вентиляцией (1). Стенки термокамеры (4) должны обладать хорошими теплоизолирующими свойствами. Изготовить такие стенки можно из доступных материалов.

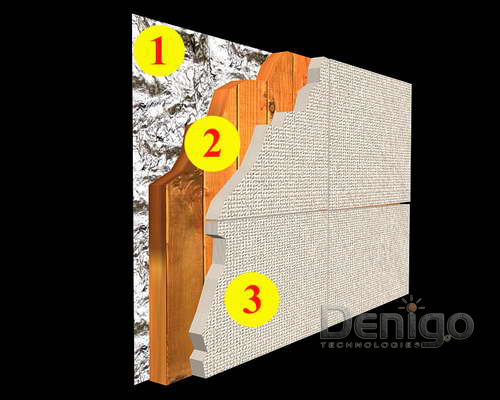

    Принципиальное строение стенки термокамеры (тип - сэндвич). 1. Пищевая фольга. 2. Деревянные доски или ДСП. 3. Листовой пенопласт.
  3. - 3 - Зона предварительной подготовки

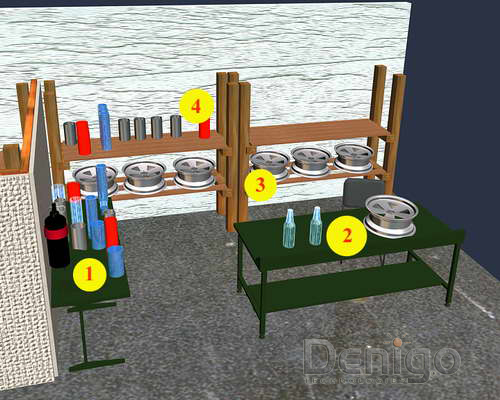

    Зона предварительной подготовки должна быть максимально удалена от зоны напыления. Здесь производятся работы связанные с приготовлением химических реактивов к последующему использованию, насыщение носителей СГМ "Луна" (1). Также в данной зоне происходит предварительная подготовка обрабатываемых изделий (обезжиривание и пр.) (2). Хранение запасов реактивов и прочих компонентов также можно обеспечить в зоне предварительной подготовки (3, 4).
  4. - 4 - Зона обслуживания

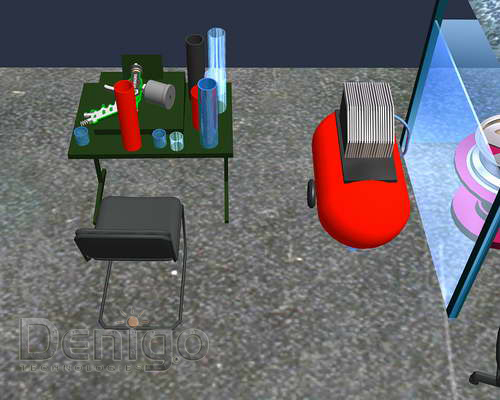

    В зоне обслуживания проводятся такие мероприятия, как финишная проверка готовых компонентов, подготовка краскопультов, промывка рабочих емкостей и профилактическое обслуживание компрессорной установки.
